插裝閥的結構原理

插裝閥的特點

二通插裝閥是插裝閥基本組件，插到特別設計加工的閥體內，配以蓋板、先導閥組成的一種多功能的復合閥。因每個插裝閥基本組件有且只有兩個油口，故被稱為二通插裝閥。

特點：

 1、閥芯為錐閥，密封性能好，且動作靈敏；

 2、通流能力大，抗污染；

 3、一閥多用，易組成各式系統，結構緊湊。 特別對大流量及非礦物油介質的場合，優點更為突出。

插裝閥的分類

插裝閥基本組件由閥芯、閥套、彈簧和密封圈組成。

根據用途不同分為方向閥組件、壓力閥組件和流量閥組件。

同一通徑的三種組件安裝尺寸相同，但閥芯的結構形式和閥套座直徑不同。三種組件均有兩個主油口和一個控制口。

插裝閥主要由錐閥芯、閥套和彈簧等元件組成，控制口C控制主油路油口A和B的啟閉，通過主閥閥芯的啟閉，可對主油路的通斷起控制作用。使用不同的先導閥可構成壓力控制、方向控制或流量控制，也可組成復合控制。

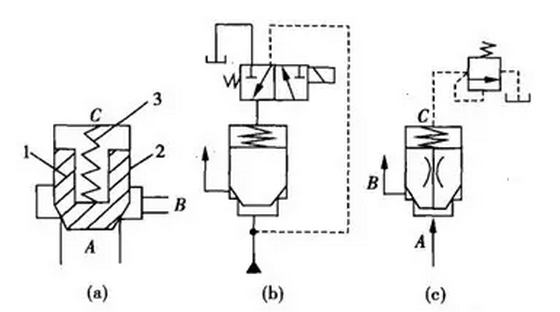

從結構簡圖可知，它有兩個管道連接口A，B和一個控制口C，錐閥上腔連接先導控制閥，與控制油路相通。從工作原理上看，它相當于液控單向閥，當控制油口C與油箱相接時，錐閥打開，A，B兩油口相通，故利用先導控制閥使C口卸壓或加壓，就可實現錐閥的啟閉。

錐閥與小流量電磁閥組合可構成方向閥，如圖9-4(h)所示為錐閥式方向閥。錐閥與各種先導壓力閥組合起來可構成各種壓力控制閥，如圖9-4(c)所示為錐閥式壓力閥。若B口為回油口，該閥起溢流閥作用。若B口是接通系統的一條支路，該閥就起順序閥的作用。

    由此可見，一個錐閥相應地配上電磁閥和先導壓力閥或采取調速措施，就可以在系統中起到換向閥、壓力閥或節流閥的作用。
